驾驶型抹光机操作手册

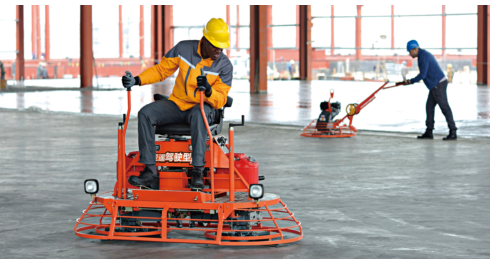

一、 机器的特点和用途

  1. 此机器是一台驾驶型的抹平机,采用杰出的系列化设计,卓越的生产工艺;进口轴承和进口传动系统;有散热功能,高品质涡轮的加大变速箱可有效保证使用寿命;脚踏式安全开关,松开脚步即可停机熄火;离心式摩擦离合器,经久耐用;配备有搬运轮,方便移动设备。
  2. 驾驶型抹平机的操作很大程度上降低了劳动强度,提高了工作效率,具有双盘,重量更大,对地面具有更好的压实效果,施工效率明显高于其它施工机器,可同时安装两张提浆圆盘,进行快速提浆,机械式转向操作系统,反映灵敏,控制轻松自如,配备本田、百力通、科勒等发动机,提供强劲可靠的动力,操作稳定。可调节的手柄让操作员感到舒适,减少疲劳感。
  3. 用途:适合大小施工场地,可进行室内室外提浆、抹平、收光操作。广泛用于高标准厂房、仓库、广场、机场、停车场、路面、路桥养护、混凝土表面的提浆、抹平,是混凝土施工中的首选机器。
二、作业安全须知

① 在操作机器前,要阅读、理解并且按照用户操作手册里的步骤操作。

② 只有经过系统培训人员才允许启动、操作和关闭机器。其理解操作手册,知道如何正确使用机器,熟悉所有操作的部件。

③ 禁止没有通过系统培训的人员操作机器,人员在操作机器前需熟悉各种风险和危害。

④ 不允许未成年,喝酒或服用药物的人操作机器。

⑤ 正确使用吊装,或搬移工具。

⑥ 定期保养机器让它始终处于良好的操作状态。

⑦ 启动机器时,保证油门处于怠速状态,查看周围环境,确保有足够的空间,和周围人员保持一定安全距离。

⑧ 启动时测试机器上的安全装置。

⑨ 启动前请勿将脚放在周围防护圈里面,或上面。保证操作人员有适当的防护服,包括脚部防护。

⑩ 确认脚踏安全开关可以使用并且性能良好,如果此开关不能正常工作的时候,请不要使用机器。失去控制的机器会导致严重人身伤害,而且还会破坏混凝土的表面。

⑪ 请不要在室内或者相对密闭的环境下使用机器,除非有良好的通风条件。发动机的排气中含有一氧化碳,无色无味,但是可以在几分钟内导致你丧失意识甚至死亡。

⑫ 请不要离开处于发动状态的机器,以免造成不必要的危害;

⑬ 请勿给处于发动状态的机器,或给引擎较热的机器加油。应该在通风环境下,远离火星或明火给机器加油,加油时请勿抽烟。

⑭ 在运行和关机后的一段时间内,不要触摸发动机和消声器,这些部位温度非常高,会导致烫伤。

⑮ 在施工现场操作机器的时候需要着防护服,防护眼镜,保护耳机,以及安全防护鞋。

⑯ 机器停止工作时,要关紧发动机上的燃油阀。

⑰ 不使用时,将机器存放在一个合适的地方,存放的地点需要清洁干燥,远离儿童。

⑱ 不要擅自改装机器设备,因为任何改动都会给操作带来不利,引发安全问题,可能降低机器使用寿命。

三、使用内燃机的作业安全

① 在加油或者进行其他有关燃油操作的时候不要抽烟。

② 在有火花和明火的环境下不要启动发动机。

③ 在燃油溢出或者燃油气味明显的时候不要启动机器。把机器移出溢油位置,并且把机器擦擦拭干净然后启动。

④ 不要在发动机运行或者高温的情况下加油。

⑤ 不要在有火花或者明火的环境下加油。

⑥ 加油的时候不要使燃油溢出。

⑦ 在运行和关机后的数分钟内,不要触摸发动机和消声器,这些部位温度非常高,会导致烫伤。

⑧ 如果加油的时候有燃油溢出,需要擦拭干净,并且把抹布丢弃在一个安全的地方。在燃油或者机油泄露的时候不要操作机器。

⑨ 禁止在易燃易爆的环境下操作机器。

⑩ 禁止在通风条件不良或者密闭的空间里操作机器。

⑪ 禁止在运输过程中执行其他操作。工作前,停止发动机,并且把火花塞的线断开,防止意外启动。

⑫ 避免长时间呼吸废气,你可能受到有害气体伤害。

⑬ 在发动机冷却之后执行维修或维护服务。

⑭ 维护及修理时处理燃料需要使用安全的容器。

⑮ 禁止在消声器周围放置树叶,纸张,纸盒等杂物,消声器的高温可以引燃这些物体。

⑯ 在长时间不使用机器的情况下,请将燃油清除干净。

注意!

加油时请勿抽烟!

引擎排放的尾气,是可以致命的有毒气体。请在通风环境下操作机器,远离可能聚集尾气的环境。

四、 维修安全

① 在使用和维护之前仔细的阅读随机的使用说明书。

② 在维护保养之前熟悉所有控制和安全部件的位置和功能。

③ 如果需要的话可以联系当地的经销商获得更多机器常识。

④ 不要让没有经过培训的人员维修和保养机器,人员维修或维护机器必须熟悉相关的潜在风险和危害。

⑤ 在机器运行的时候不要尝试清洁和检修机器。旋转的部件可能会造成伤害。

⑥ 在机器悬挂的时候不要移动刀片。

⑦ 在维修时,需要断开电源,停止机器运转,防止意外启动。

⑧ 当机器需要更换零部件的时候,仅可以使用原厂配件或者规格一致的部件,如尺寸,类型,强度和材料等。

注意!

可以威胁到机器和操作人员安全的物件有:如突出的模板、模板支架、固定桩头等。

夜间施工要有很好的外部照明,提前检查好机器线路并调节好机器自身照明灯,预备好保险丝和灯泡。

组 装 及 操 作

1、组装说明

上海亚遥生产的y830/836/846/10-46驾驶型抹平机在出厂前就已经组装完成,你不需要做任何工作。我们机器上配备了行走拖轮,以备你在现场短距离搬移,以及更换刀片时所使用。

2、注意事项

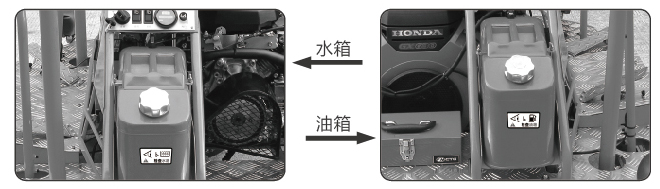

①开始使用前请仔细阅读机器说明书,将燃料和水加满。注意:水箱和油箱做好区分,水箱上有(检查水箱)字,油箱上有(检查油箱)字。如果加错了,会给引擎带来致命的损坏。

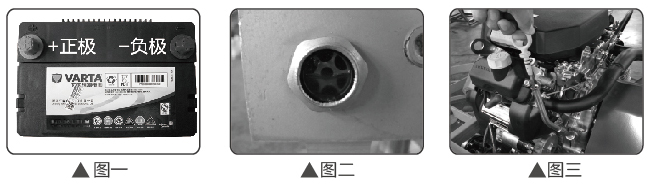

②将电瓶线连接,“ ”表示正极,“-”表示负极。(见图一)

③检查涡轮箱是否有涡轮油(见图二),检查发动机机油是否注入(见图三)

④请检查紧急停车控制器是否正常工作。以及所有功能开关。

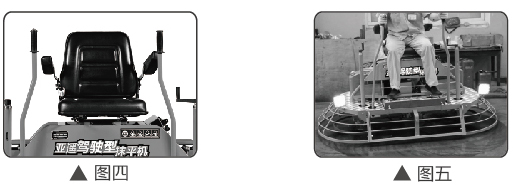

⑤将座椅调整到合适的位置(见图四),检查照明灯是否正常工作(见图五)


注意!

引擎禁止无润滑油工作。并检查变速箱涡轮蜗杆油是否在油面镜中间。

⑥操作机器:将左脚放在急停踏板上,如果脚离开踏板机器就会立即停止。(见图六)

⑦启动时将风门关闭(见图七)

⑧旋转钥匙,启动引擎以后打开风门,让机器怠速运转几分钟,右脚踩踏油门操作机器运转。(见图七、图八)

操作说明

① 踩踏油门踏板可以将机器刀片转速提升至0-140转/分钟,刀片角度可以调整到0-15度。

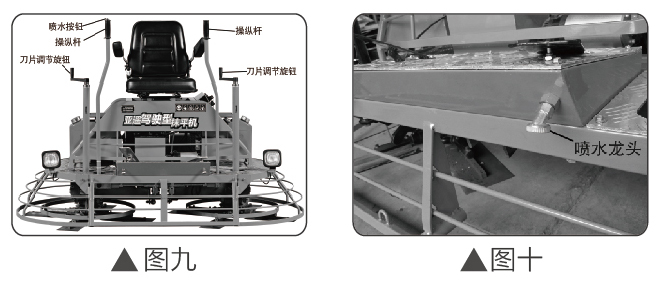

② 控制移动方向(见图九)

前进:将两根操作杆向前推;

后退:将两根操作杆向后拉;

向右:将右手操作杆向右推;

向左:将右手操作杆向左推;

旋转:右边操作杆向前推,左边操作杆向后拉,机器逆时针旋转。左边操作杆向前推,右边操作杆向后拉,机器顺时针旋转。

③ 水泵开关装在右手操作杆顶端,只要一按水泵开关按钮,水泵就会自动喷水。(见图九、图十)我们建议参照我们制定的检查标准对机器进行检查。每天检查项目(工作5-10小时后):检查变速箱涡轮蜗杆油是否有损耗(如图二);检查引擎润滑油是否有损耗(如图三);检查电器线路是否有问题。(机器上的计时器可以提供工作时间)

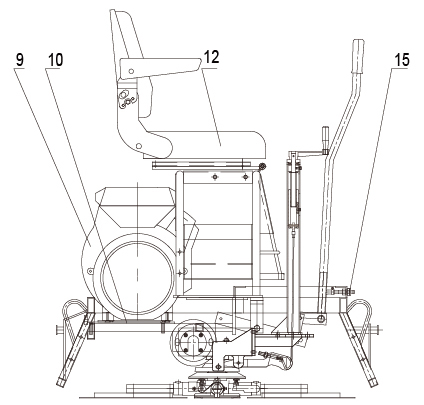

驾驶型抹平机平面解析图

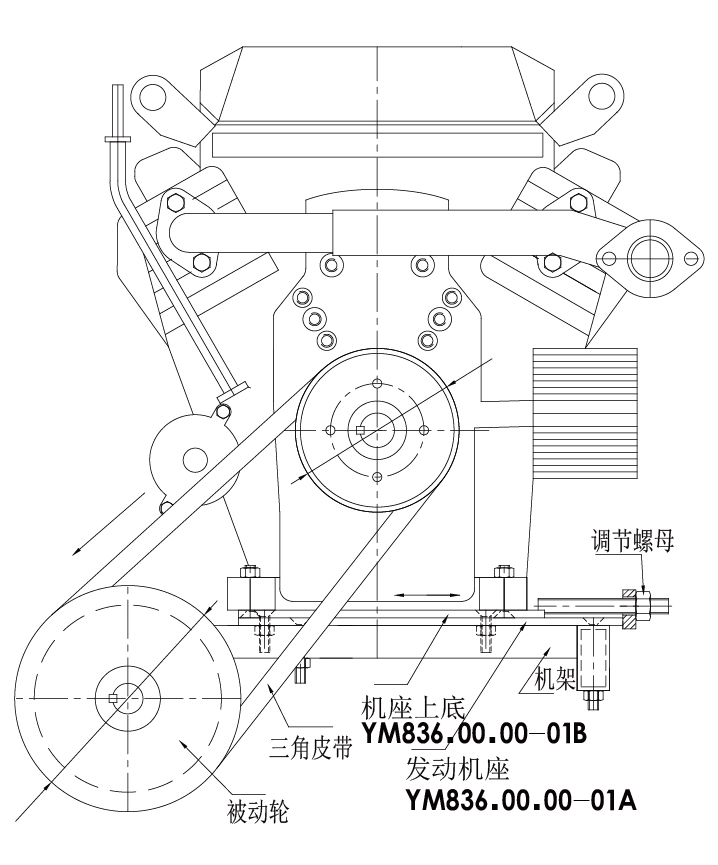

1.皮带调节装置

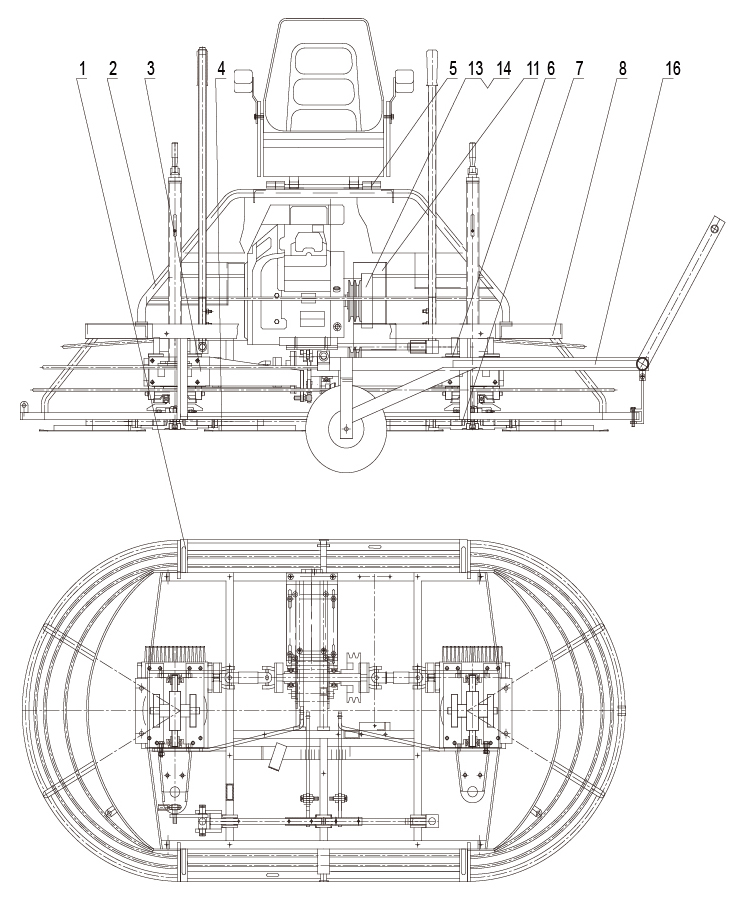

平面解析图



序号

代号

名称

数量

1

ym836.00.01-00

底盘

1

2

ym836.00.02-00

坐凳架

1

3

ym836.00.03-00

右减速器总成

1

4

ym836.00.04-00

右十字盘总成

1

5

ym836.00.00-01

坐凳铰链架

1

6

ym836.00.05-00

左减速器总成

1

7

ym836.00.06-00

左十字盘总成

1

8

ym836.00.07-00

侧防护罩

2

9

发动机

1

10

ym836.00.00-02

发动机座

1

11

ym836.00.00-03

皮带罩壳

1

12

坐凳

1

13

ym836.00.08-00

离合器

1

14

b型三角带

2

15

ym836.00.09-00

喷水系统

1

16

ym836.00.12-00

牵引车

1


四、维 护 保 养

1. 定期保养清单

以下的表单列出了基本的驾驶型抹平机和发动机的维护要求,发动机的保养可以参阅发动机制造商的操作手册,发动机的操作手册和货物一起发送。

2. 润滑油

长期的使用寿命和良好的操作性能取决于机器部件的频繁和彻底的润滑,在使用机器前,请先检查机油,并且使用推荐的正确型号和等级的机油。

润滑脂嘴:在滑板上和十字架上,应该每10小时上次油,用锂基、低温、通用润滑脂。

齿轮箱:每一年或每500小时换一次油,放油螺栓在齿轮箱底部。注入800ml(y830)/1300ml(y836y846)/2800ml(y10-46)专用润滑油。

3. 发动机油

非常重要

每次在起动任何四冲程发动机前,都要检查润滑油的油位,应加适当的润滑油。

5. 吊装和运输

起吊驾驶型抹平机:

使用吊钩(如果配备,选配件)勾起机器起吊,请保证其中设备可以负荷机器的重量(机器的重量可以参看铭牌)。
